产品介绍
热重分析法（TG, TGA）是在升温、恒温或降温过程中,观察样品的质量随温度或时间的变化。此款热重分析炉广泛应用于塑料、橡胶、涂料、药品、催化剂、无机材料、金属材料与复合材料等各领域的研究开发、工艺优化与质量监控。
技术参数
立式炉-加热部分
工作电压&功率 | 单相, 220V AC,50 Hz
最大功率：1.5 KW |
工作温度 | 长期工作温度：1000℃
最高工作温度：1100℃（＜30min）
实验得出超过1000度时温度对电子天平本身的影响较大，故称重时推荐使用温度：≤1000度 |
升温速率 | 推荐升温速率：≤10℃/min
为减少升温气流对电子天平的干扰：设备启动称重功能时推荐升温速率0-200度≤3度/min,200-1000度≤5度/min |
加热元件 | 电阻丝 |
加热区 | 加热区长度：300mm |
控温系统 | 采用欧陆仪表进行控温
上位机中可设置10段升降温程序，并带有过热保护
控温精度为：±0.1 ºC
热电偶：K型
可从上位机中读取或设置升温程序，并可保存升温程序的配方值 |
炉管&法兰 | 石英管尺寸：φ50mm x 600mm L，炉管上端露出炉体部分安装有不锈钢防爆网，下端露出炉体部分安装了一个氧化铝隔热环
一对不锈钢密封法兰安装在炉管两端，采用硅胶O型圈密封
上部法兰安装了一个量程为-0.1-0.15MPa的机械压力表用于观察炉管内压力，一个φ12mm的快插接头作为出气口使用，出气口通过软管与尾气燃烧装置的上进气口相连，一个球阀控制气体的通断。含有两个水管接口与水冷设备相连。
下部法兰上的一个φ6.35的卡套接头为进气口（工作气），通过一个球阀控制进气的通断。
下部不锈钢腔室上的一个KF25接口上安装了陶封电极，一个KF25接口为抽真空接口与真空系统相连。一个φ6.35mm卡套接头作为进气口使用（保护气），一个球阀控制进气的通断，一个量程为50-500ml/min的浮子流量计安装在进气口上，用于调节进气量的大小。一个φ100mm石英观察窗口用于观察天平读数。安装了一个安全泄压阀，当压力超过0.02MPa时会自动打开泄压阀泄压，从而保证了系统的安全性。
注：抽真空和通气均会对天平数据有不同程度的影响，以具体的实验为准 |
电动升降滑台 | 炉体可由上位机控制其自动上升或下降，方便放、取物料
滑台最大行程450mm。 |
尾气燃烧装置
用作易燃气体的尾气处理，配备有便携式气体探测器，随时监测各接口是否有漏气情况。
电源 | AC220V/50HZ 1.2KW |
加热区尺寸 | 130长*100宽*100mm高 |
温度 | 1100℃（≤30min） |
工作温度 | 1000℃ |
升温速率 | ≤10℃/min |
加热元件 | 电阻丝 |
热电偶 | K型 |
控温精度 | ±1℃ |
PID智能控温仪
可设备30段温控程序
设备背面含有两个φ12mm的快插接头，为进气口，上进气口与热重分析炉的出气口相连，下进气口通入空气。
称重系统 | 电子天平 | 量程：0-120g（可定做其他量程）
最大可称量物料重量：10 g
精度： 0.1mg
（如果需要更高精度，请联系销售进行定制） |
称料坩埚 | 标配1套氧化铝坩埚
氧化铝坩埚尺寸：外径φ20*内径Φ17.6*深度50mm
容积：10ml
可选配其它尺寸的氧化铝坩埚或石英坩埚，尺寸如下：
外径φ25*内径φ23*8mm圆形坩埚
外径φ25*内径φ23*30mm圆形坩埚（底部开孔）
外径φ25*内径φ23*20mm圆形坩埚 |

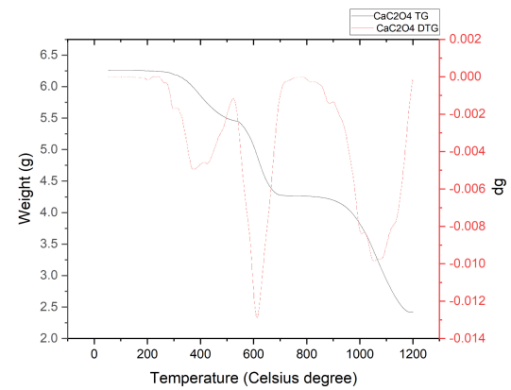

称重曲线 | 重量随温度变化的曲线
 |
称重数据处理 | 在同等实验条件下用空坩埚进行数据校准，通过再次对样品进行测试实验，两次数据的比对从而排除环境因素对天平本身的数据的影响，得出最终的热重数据。 |
控制系统 | 控制面板 | 控制系统采用电脑控制的方式，实时显示温度和重量曲线，并可以导出温度和重量的数据至EXCEL表格。 |
原位可视化系统 | 摄像头 | 上部法兰上安装有一个直径φ25mm的石英观察窗口，用于摄像头对内部样品进行实时观察。
摄像头技术参数：
400万星光级1/1.8” CMOS超宽动态 ICR日夜型枪型网络摄像机
最低照度: 彩色：0.0005 Lux @（F1.2，AGC ON）；黑白：0.0001 Lux @（F1.2，AGC ON
宽动态: 120 dB
最大图像尺寸:2560*1440
视频压缩标准: H.265/H.264/MJPEG
网络: 1个RJ45 10 M/100 M自适应以太网口
支持RS-485
模拟输出接口 1路（CVBS输出BNC接口）
电源输出: DC12 V，100 mA
接口类型: 内插式 |
调节镜头 | 焦距：12-240mm
相对孔径：1:1.8
接口：CS
外形尺寸：直径φ48*长度99mm |
供气系统（可选） | 您可以将TGA炉与多通道气体输送系统连接，用于混合气体操作，或将气体分析仪连接到气体出气端口。 |
水冷设备（选配） | 型号：KJ-5000
工作电压：AC 220V 50HZ
工作电流：1.4-2.1A，制冷量：2361Btu/h
压缩机功率：300W，水箱容量：6L
最大流量：16L/min，净重：24 Kg
外形尺寸：550*280*430mm |
真空系统（选配） | 多种真空系统可选 |
仪器外形尺寸 | 620L*770W*1990Hmm |
设备重量 | 约100kg |
质保期 | 一年质保，终身维护（不包含炉管，密封圈和加热元件等耗材） |
质量认证 | CE认证
所有电器元件（输入电压＞24V）都可以选择通过UL/MET/CSA认证 |
使用注意事项 | 炉管内气压不可高于0.02MPa（相对气压）；
由于气瓶内部气压较高，所以向石英管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全；
对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）
我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。 |
