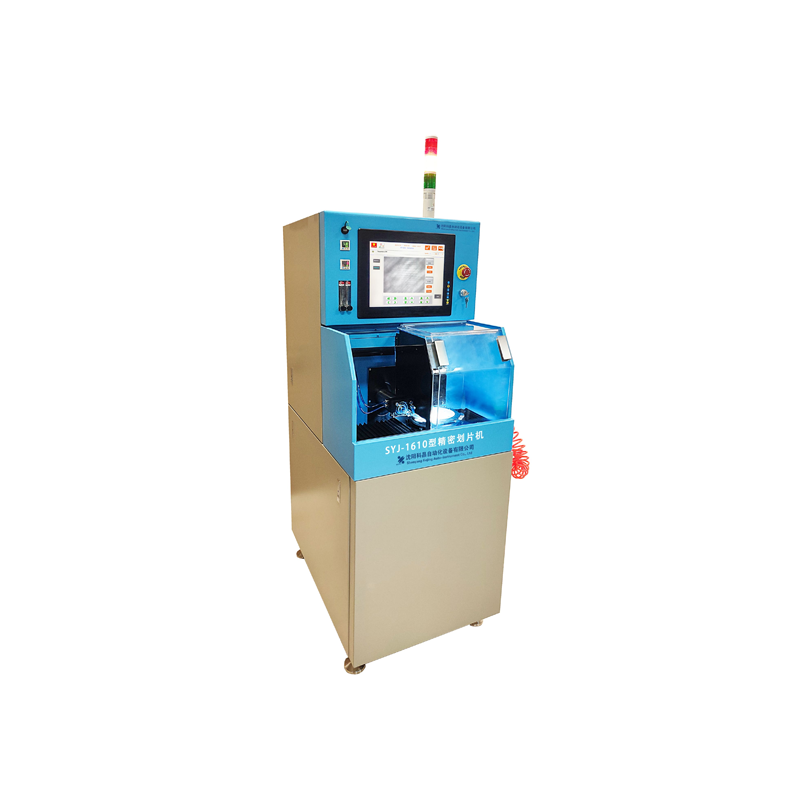

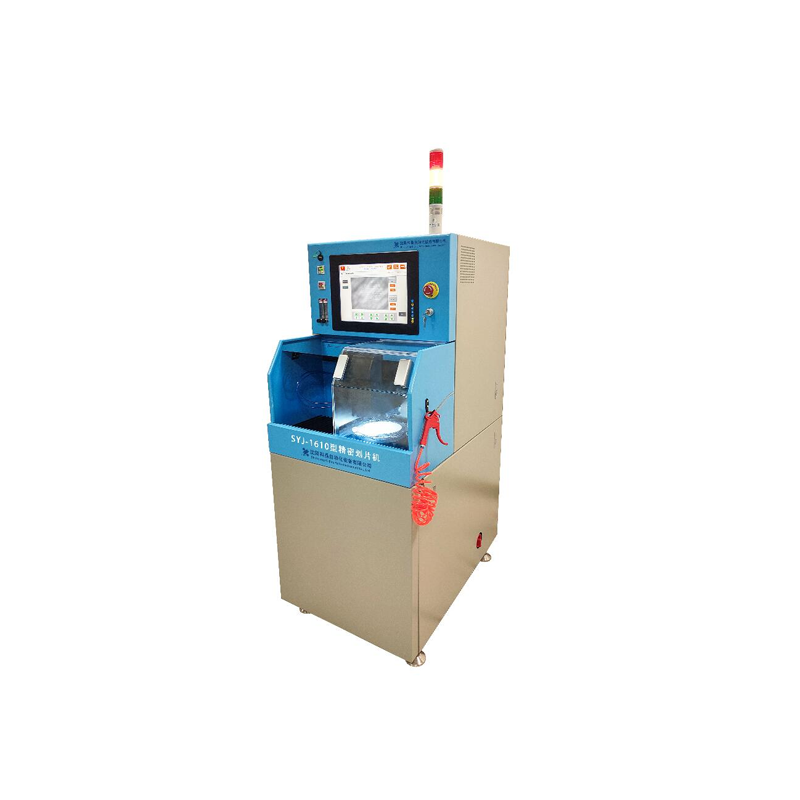

沈阳科晶 精密划片机 SYJ-1610

品牌名称:沈阳科晶

产品型号:SYJ-1610

产品规格
产品介绍
SYJ-1610型精密划片机选用进口空气静压主轴。具有精度高、刚性好、输出功率大、低噪音、寿命长等特点。主轴转速自主设定,运行状态实时监控。
资料下载
渠道商
产品详情

产品介绍

SYJ-1610型精密划片机选用进口空气静压主轴。具有精度高、刚性好、输出功率大、低噪音、寿命长等特点。主轴转速自主设定,运行状态实时监控。XYZ轴均采用进口直线导轨、滚珠丝杠。Y轴光栅全闭环控制+数学模型拟合,精度更高。工业计算机控制系统,状态实时监测。15寸工业级液晶触摸屏。所有操作屏上完成。自引导程序模式,多套工艺方案可编程,以适应多种材料、多种模式的切割。显微镜自动对焦,环形光、同轴光可随意切换。工件对准直接点击图像准直,对片速度快。水接触面全不锈钢材料。全封闭防水罩结构,有效防止冷却水外溅和水雾外泄,保证操作间内洁净。划切空间启动自锁,压缩空气、冷却水、电源等多重保护措施及报警提示,使用更安全。



产品特点

  • 体积小巧,节省空间

  • 操作简单,触摸式操作,15寸高精度触摸屏

  • 自动对准,智能准确,减少人工操作

  • 变速对刀测高设计,安全可靠,有效保护刀片,包含非接触测高功能,实现划片过程中测高操作

  • 主轴等核心部件标配进口,可按需求调整

  • 主轴工作状态检测,工作舱门可自动锁紧、安全信息提示

  • 特殊划切工艺可定制设计、非标设计

  • 切割精度高,设备稳定性优良

  • 直驱转角



技术参数

电源

220VAC±10%,单相

功率

3.0kW

主轴转速

3000~50000rpm

主轴输出功率

1.5KW

X轴切割行程

Max240mm

X轴速度范围

0~400mm/s

Y轴切割行程

Max165mm

Y轴单步步进精度

0.003mm/5mm

Y轴全程最大误差

0.005mm/160mm

Z轴有效行程

Max30mm

Z轴重复定位精度

0.001mm

Z轴刀具应用尺寸

φ50mm~φ60mm

轴驱动方式

DD马达

0轴转角范围

320°

θ轴分辨率

1″

照明光源

LED环形光源+同轴光

CCD

工业相机

显示器

工业级15″彩色LCD触摸屏

控制系统

PC   Base+WindowsXP

操作系统

Windows©   XP

语言

中文

工作尺寸

Φ6″

圆形工作台

Φ6″

方形工作台

160mm   × 160mm

体积(W×D×H)mm

675×885×1665

净重

500Kg
