产品介绍

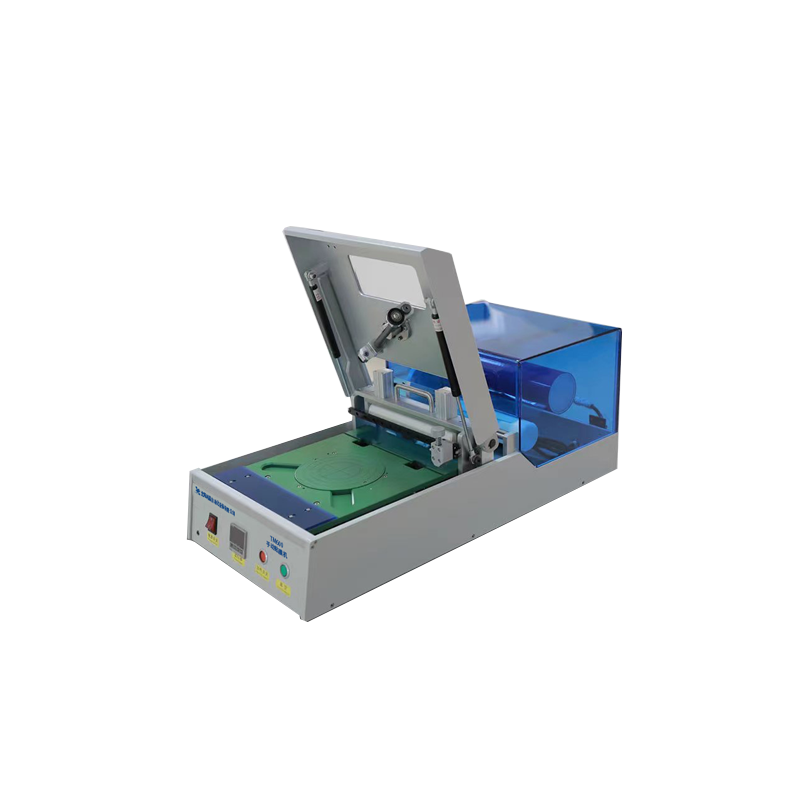

TM系列是专门用于晶圆(薄片)、QFN、玻璃、基板、等切割前的贴膜工序,配备精密导轨,进口温控系统,使机器整体性能稳定,操作方便快捷。
产品特点
适用于蓝膜、UV 膜、PET 衬底膜及其它单/双层膜;
适应 MODTF2 系列框架;
防静电特氟龙处理的工作盘可有效保护芯片;
工作盘具有加热功能,使膜的粘着力更强;
工作盘高度有弹力,适应不同厚度产品;
滚轮的压力可通过调节气压调节、恒定可控、数值显示;
配备圆周刀和横切刀,采用进口刀片,寿命更长;
上翻盖有液压弹簧支撑,操作省力,安全;
安装条件
本设备要求在海拔1000m以下,温度25℃±15℃,湿度55%Rh±10%Rh下使用。
水:设备配有自循环水槽
电:AC220V 50Hz,必须有良好接地
气:无
工作台:尺寸600mm×600mm×700mm,承重50kg以上
通风装置:需要
技术参数
额定电源 | AC220V 50Hz |
额定功率 | 0.7Kw |
适用尺寸 | 6英寸及6寸以下 |
贴膜误差 | ±1mm |
压缩空气 | 0.5—0.7Mpa |
气流量 | ≤46L/min |
割膜方式 | 横切或圆周切割 |
外形尺寸 | 740x350x290mm |
重量 | 50Kg |
适用胶膜 | 单层蓝膜、双层UV膜 |
贴膜方式 | 手动 |
工作台面 | 特氟龙处理,保护工件 |
生产能力 | 60pcs/h (理论值) |
